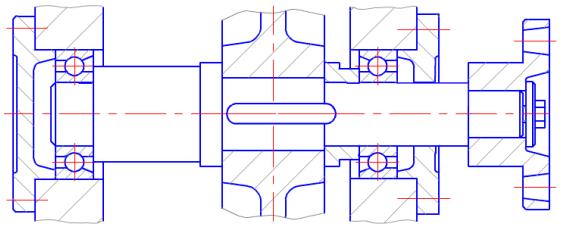

简答题下图为斜齿轮、轴、轴承组合结构图。齿轮用油润滑，轴承用脂润滑，指出该结构设计的错误。要求： ①在图中用序号标注设计错误处； ②按序号列出错误，并用文字提出改正建议； ③不必在图中改正。

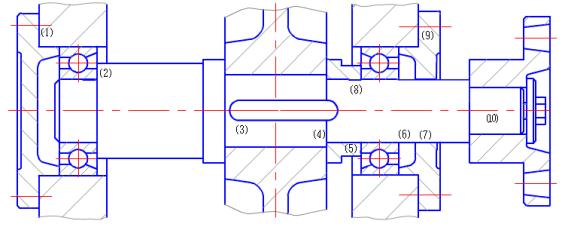

  • ⑴加调整垫片；
    ⑵轴肩过高，轴肩高度不应大于轴承内圈高度的3/4；
    ⑶键过长；
    ⑷轴比毂略短，短2～3mm；
    ⑸套筒高度过高，高度不应大于轴承内圈高度的3/4；
    ⑹轴径在此处略小一点，便于轴承安装；
    ⑺加密封圈，透盖与轴不能接触；
    ⑻两端的轴承要设有挡油环（或封油环）
    ⑼加调整垫片；
    ⑽加键槽。
