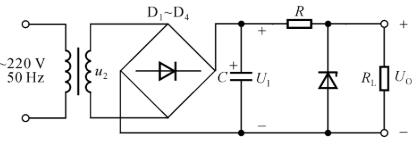

简答题 下图是直流稳压电源电路图，试叙述该电路的工作过程。
  • 直流电源是将220V（或380V）50Hz的交流电转换为直流电的能量转换电路， 主要有四个环节，分别为变压、整流、滤波和稳压。  1、电源变压器：将交流电网电压变为符合整流需要的电压。  2、整流电路:  利用二极管的单向导电性将交流电压变为脉动的直流电压。 
    3、滤波电路：利用电容的储能特性将脉动直流电压转变为平滑的直流电压。 
    4、稳压电路：采用稳压二极管消除电网波动及负载变化的影响,保持输出电压稳定。
