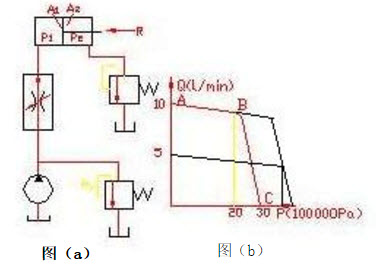

简答题图（a）为限压式变量泵及调速阀组成的联合调速回路，图（b）为限压式变量泵的特性曲线。调速阀正常工作时所需压差为5×105Pa，背压阀调定值为4×105Pa，活塞两腔有效面积A1=50cm2，A2=25cm2，在调速阀通过流量为5l/min时，试求： 1）缸能克服多大负载阻力；（N） 2）如需推动14000N的负载，其他条件不变，应将泵特性曲线调成何种形状系统效率最高。
  • 1）直接按曲线作图：弹簧的斜率为10*105Pa
    在调速阀通过流量为5l/min时，泵的工作压力为25*105Pa
    则：F=p1A-1-p2A2=20*105*50*10-4-4*105*25*10-4=9000（N）
    2）p1=（F+p2A2）A1=（14000+1000）/50*10-4=30*105Pa
    考虑调速阀正常工作时所需压差为5×105Pa，则：将曲线调至35*105Pa画图。
