试题详情

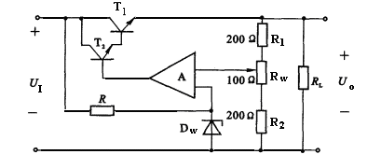

简答题 一串联型稳压电路如图所示。已知误差放大器的Au>>1，稳压管的Uz＝6V，负载RL＝20Ω。  1．试标出误差放大器的同相、反相端；  2．说明电路由哪几部分组成？
  • 1、误差放大器的同相在下方、反相端在上方。
    2、电路由四个部分构成：（1）由R1、R2和RW构成的取样电路；（2）由运放构成负反馈误差放大器；（3）由R和DW构成基准电压电路；（4）由T1和T2复合管构成调整管。
