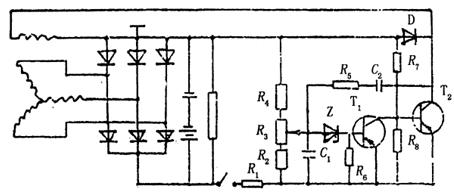

简答题 下面为一晶体管电压调节器电路，试简述其工作过程。
  • ①合上点火开关，蓄电池电压同时加到R2、R3、R4组成的分压器及三极管T1的偏置电路R7、R8上，此时，分压器至稳压管Z的反向电压低于Z的反向击穿值。Z截至，所以T1截至，T2处于正向偏置而导通，激磁绕有电流流过电压上升。
    ②当转速升高，发电机电压高于蓄电池甩压时，进气自激，稳压管Z被反向击穿，T1有基极电流而导通，T2被短路而截至，电压下降C
    ③当发电机电压下降，低于调压值时，稳压管Z又截至，T1也截至，T2又一导通，电压又升高。
    如此反复，使发电机甩压稳定在规定值上。
