简答题 放大电路如图所示，已知图中VCC=+12V，Rbl=15kΩ，Rb2＝30kΩ，Re=3kΩ，Rc＝3.3kΩ，β＝100，VBE＝0.7V，电容C1、C2足够大。 （1）计算电路的静态工作点IBQ、ICQ和VCEQ。 （2）分别计算电路的电压放大倍数。 （3）求电路的输入电阻Ri。 （4）分别计算电路的输出电阻Ro1和Ro2。
  • （1）确定静态工作点：

    （2）估算放大电路的电压放大倍数：

    由VOl端输出时，电路为射极跟随器：

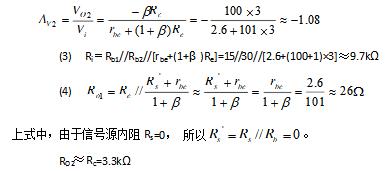

    由VO2端输出时，电路为共射放大电路：
