- 简答题 在下图所示的硅稳压管稳压电路中，要求输出直流电压6V，输出直流电流为（10~30）mA，若稳压管为2CW13，其稳压值为6V，允许耗散功率250mW，稳压管最小稳定电流为5mA，设整流、滤波后的输出电压在（12~14）V之间变化，试问： ①稳压管中的电流何时最大，何时最小？ ②选择多大的限流电阻值，能使稳压电路正常工作？
-
①当电网电压最高而负载电流最小时，稳压管电流最大；当电网电压最低而负载电流最大时，稳压管电流最小。

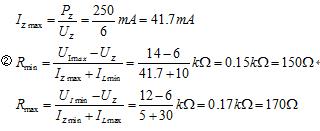

可取R=160Ω。此时，电阻R上的最大功耗为
可选R为160Ω、1W的电阻。 关注下方微信公众号，在线模考后查看
