试题详情
- 简答题 已知下图所示共基放大电路的三极管为硅管，β=100，试求该电路的静态工作点Q，电压放大倍数AV，输入电阻Ri和输出电阻Ro。 （1）求静态工作点 （2）求AV、Ri和RO。
-

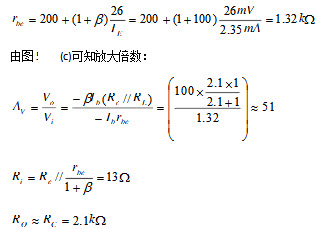

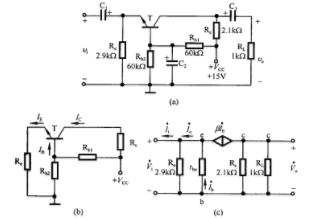

（1）作出题图（a）的直流通路如题图（b）所示，由直流通路得：
（2）根据交流通路画出题图（a）的小信号模型等效电路如题图（c）。
