试题详情

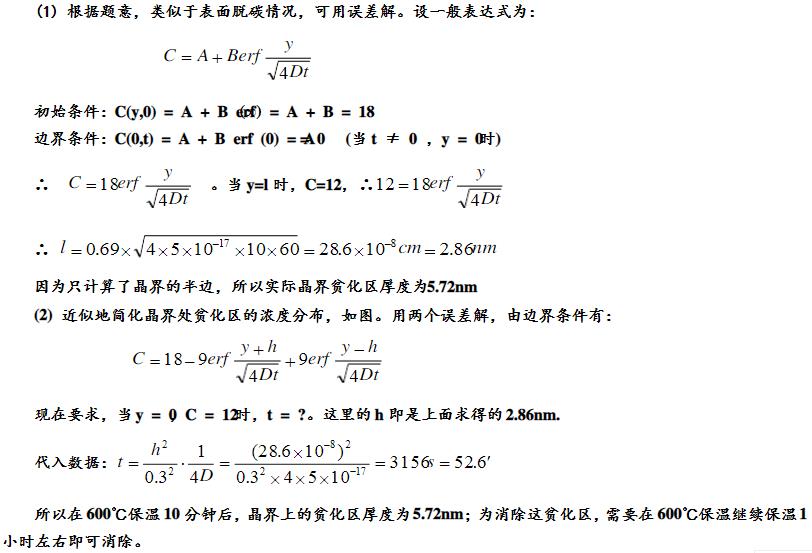

简答题18-8型奥氏体不锈钢如果被加热到一临界温度范围内，则对晶界腐蚀很敏感。在热处理过程中，碳化铬（主要是Cr23C6型）会在晶界上沉淀析出，沿着晶界产生一层贫铬的奥氏体，从而失去了耐蚀性。 1）假设：在≤12%Cr时，不锈钢的耐蚀性就消失；热处理过程为在600℃保温10分钟；在600℃时立即形成碳化铬核心，而且吸收铬是非常有效，以致在碳化铬和奥氏体界面上的铬全部消失；碳化铬的厚度可忽略。已知： 铬在600℃时在奥氏体中的扩散系数为DCrγ=5×10-17cm2/s，试计算贫铬层的厚度？ 2）假设该不锈钢经600℃保温10分钟的处理后，碳化铬析出已经稳定，即以后不再析出碳化铬了。如果要消除这已经产生的晶界贫铬层，需要在这温度下保温多长时间？

  • 关注下方微信公众号，在线模考后查看

热门试题
