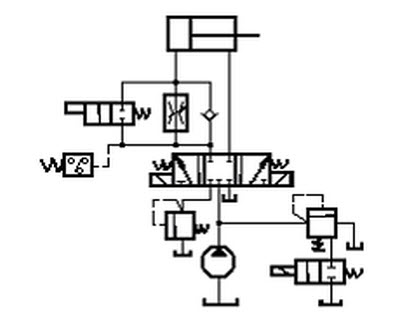

简答题 如图所示的液压调速回路，可以实现“快进→工进→块退”动作（活塞右行为进，左行为退），如果设置压力继电器的目的是为了控制活塞的换向，试问：图中有哪些错误？应该如何改正？
  • 1）调速回路为进油调速，单向阀装反了；
    2）压力继电器位置不对，应该放在无杆腔的进口处；
    3）快进时，不需要背压，工进时，需要背压，提高运动平稳性，但位置装错了，应该把接到换向阀T1口的背压阀改接到T2口。
