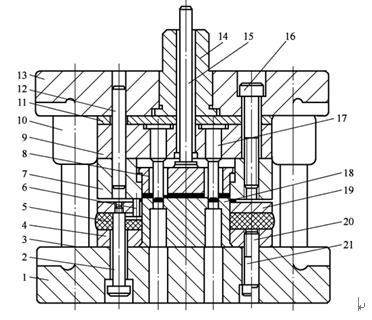

简答题 请画出生产下图所示零件的冲孔落料复合模具草图，并标注其主要零件，说明该模具由哪六大类零部件组成，所标注的零件分别属于哪类零部件。

  • 1是下模座
    2是卸料螺钉
    3是导柱
    4是凸凹模固定板
    5是橡胶
    6是导料销
    7是落料凹模
    8是推件块
    9是冲孔凸模固定板
    10是导套
    11是垫板
    12是20-销钉
    13是上模座
    14是模柄
    15-打杆
    16是21-螺钉
    17是冲孔凸模
    18是凸凹模
    19是卸料板
