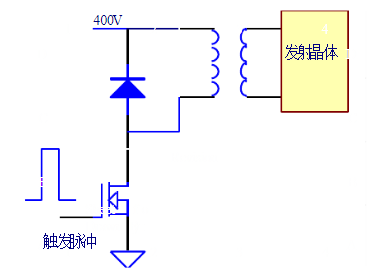

简答题 一种声波的发射电路示意图，简述工作原理，说明图中二极管的作用。
  • 没来触发脉冲时，场效应管的源极和漏极开路，发射晶体不工作；当触发脉冲来时，即场效应管的栅极为正的电压时，场效应管的源极和漏极短路，400V的高压加在变压器的初级，电流流过变压器的初级，再通过场效应管流入地线，次级感应高压后加在发射晶体，产生振动，发射声波。二极管的作用：当触发脉冲结束后，场效应管源极和漏极开路，流过变压器初级的电流不能突然为0，就会流入二极管的阳极，二极管对电流起续流作用。
