试题详情

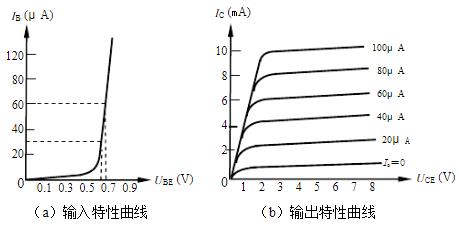

简答题 已知NPN型三极管的输入—输出特性曲线如图1-36所示，当 （1）UBE=0.7V，UCE=6V，IC=？  （2）IB=50μA，UCE=5V，IC=？   （3）UCE=6V，UBE从0.7V变到0.75V时，求IB和IC的变化量，此时的β=？
  • （1）由（a）曲线查得UBE=0.7V时，对应IB=30μA，由（b）曲线查得IC≈3.6mA；
    （2）由（b）曲线可查得此时IC≈5mA；
    （3）由输入特性曲线可知，UBE从0.7V变到0.75V的过程中，ΔIB≈30μA，由输出特性曲线可知，ΔIC≈2.4mA，所以β≈2400/30≈80。
