简答题 在下图所示的共射放大电路中，T是NPN硅管，β=50。 （1）计算ICQ、UCEQ。 （2）计算 （3）计算输入电阻Ri和输出电阻Ro。

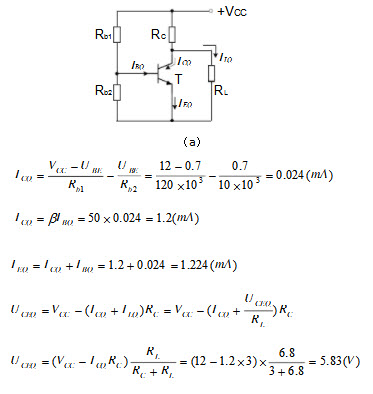

  • （1）画出该电路的直流通路，如下图a所示。根据电路可列出：

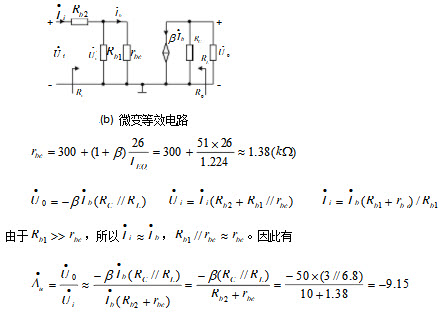

    （2）画出微变等效电路，如图（b）所示。

    （3）求输入电阻Ri

    求输出电阻Ro，用直接观察法。若，受控电流源，受控电流源开路。
    因此
    RO=RC=3（kΩ）
