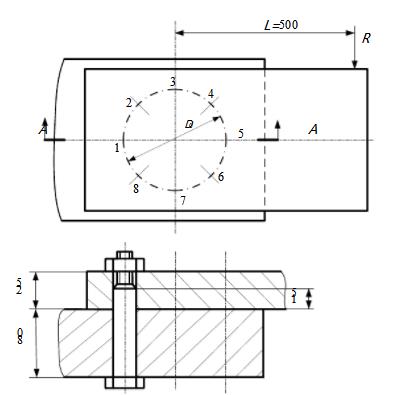

简答题 一个厚度为25mm的薄板用8个16M的配合螺栓连接在较厚的机架上，螺栓分布在直径为D0=200mm圆圈上，其它尺寸如图所示（单位：mm）。已知：薄板受外力载荷R=16000N，螺栓的许用剪力应力[τ]=96Mpa，螺栓及板孔表面的许用挤压应力[σ]P=190MPa，螺栓受剪面直径d0=17mm。试求： 1、判断螺栓组中哪个螺栓受力最大？并计算受力的大小； 2、校核螺栓组联接的强度。
  • 1）判断受力最大的螺栓，并计算其受力大小
    5号螺栓受力最大，其值大小为：

    2）校核螺栓组连接的强度
    螺栓所受的最大剪应力为：

    螺栓及板孔表面所受的最大挤压应力为：

    结论：该螺栓组连接强度安全。
