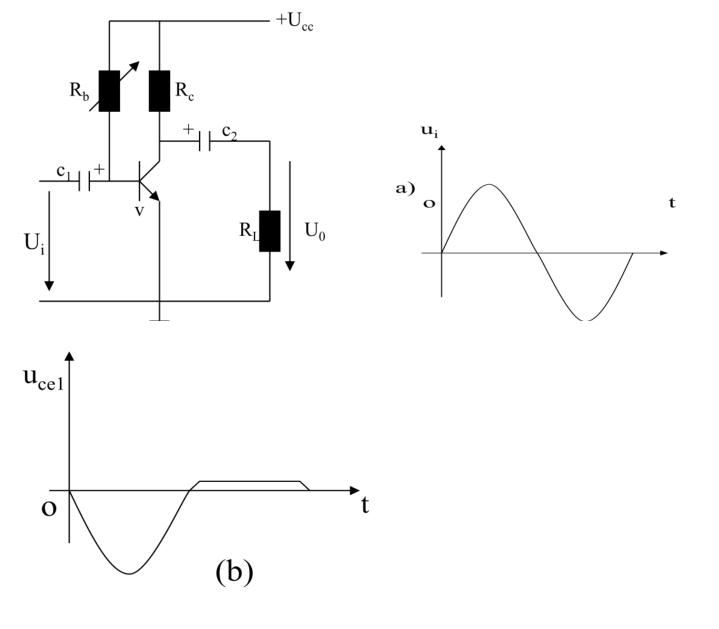

- 简答题在下图的电路中，输入正弦信号，输出波形如图a所示，问b图、c图所示波形uce1和uce2ge各产生了什么失真？怎样才能消除失真？
- 判别是什么性质的失真时，要注意共发射极放大电路输出和输入信号相位相反这一特点。图b是截止失真。截止失真是静态工作点位置偏下造成的。解决办法是减小Rb，使Ib增大（Ib=Ucc/Rb）从而使静态工作点向上移动。

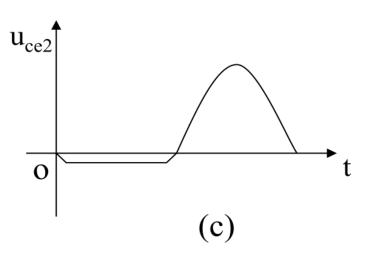

图c是饱和失真。饱和失真是静态工作点位置偏上造成的。解决办法是增大Rb，使Ib减小，从而使静态工作点向下移动。 关注下方微信公众号，在线模考后查看
