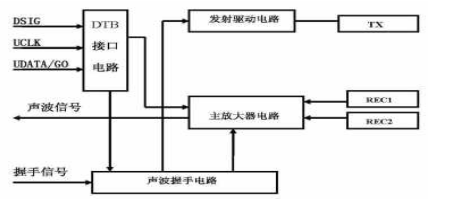

- 简答题简述EILog-05声波变密度电路工作原理并画出原理框图。
-
声波变密度仪器通过DTB三总线与遥传短节交换信息，当声波握手电路接收到遥传发来的“握手”信号后，所产生的发射逻辑脉冲在DTB接口电路的控制下，产生发射触发信号和选通逻辑信号。在发射触发信号控制下，发射驱动电路产生高压发射脉冲激励发射晶体（TX）产生声波信号。选通逻辑信号控制主放大器接收REC1、REC2的声波信号，主放大器接收到声波信号后，通过DTB接口送来的增益码改变声波增益大小，并按地面时序指令依次将声波信号和声波状态信息送到地面。
