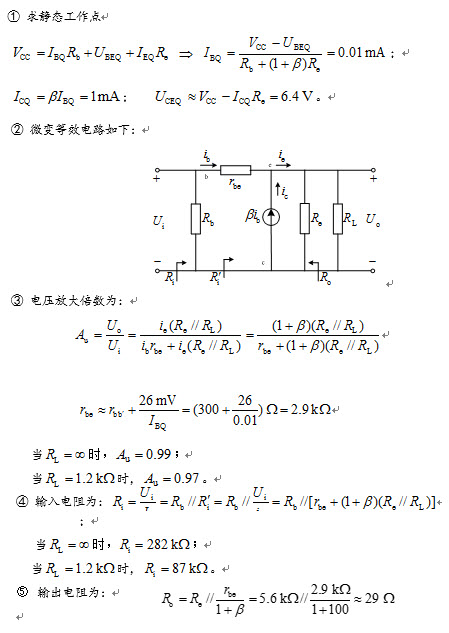

- 简答题 如图所示的射极输出器电路中，设三极管的β=100，VCC=12V，Re=5.6kΩ，Rb=560kΩ。 ①求静态工作点； ②画出中频等效电路； ③分别求出当RL=∞和RL=1.2kΩ时的Au； ④分别求出当RL=∞和RL=1.2kΩ时的Ri； ⑤求R0。
-
关注下方微信公众号，在线模考后查看
