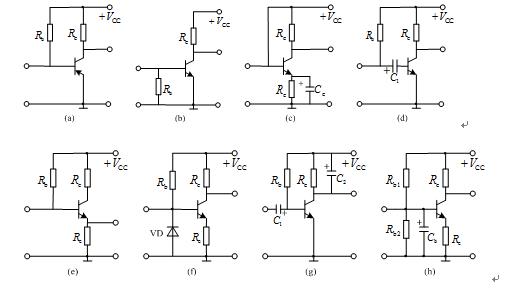

简答题 试判断图中各放大电路有无放大作用，简单说明理由。
  • 放大电路的组成原则：
    ⑴外置电路能使三极管工作在放大区；（发射结正偏，集电结反偏）
    ⑵输入信号的变化能够加到输入回路（发射结），并产生相应的基极电流的变化；
    ⑶输出回路能将电流的变化转化为电压的变化。
    以三个原则进行判断，能不直接判断的只要画出直流通路和交流通路即可：
    a.不能；PNP三极管，集电极电压应为负值。
    b.不能；发射结零偏，三极管工作在截止区。
    c.不能；集电结正偏，三极管工作在饱和区。
    d.不能；电容c1使得基极在静态时处于开路状态。
    e.能；
    f.能；
    g.不能；c2使得集电极电阻被交流短路，输出电流的变化无法转化为电压的变化。
    h.不能；输出回路被短路，使得输出信号的变化无法加在发射结。
