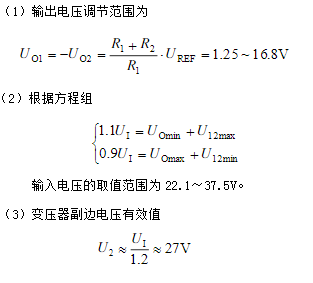

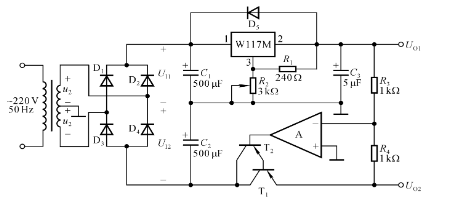

简答题 电路如下图所示。已知W117的输出端和调整端之间的电压为1.25V，3端电流可忽略不计，输出电流的最小值为5mA；1和2端之间电压大于3V才能正常工作，小于40V才不至于损坏；晶体管T1饱和管压降的数值为3V；电网电压波动范围为±10％ 。 （1）求解输出电压U01和U02的调节范围；   （2）为使电路正常工作，在电网电压为220V时，U1的取值范围为多少？  （3）若在电网电压为220V时，U1＝32V，则变压器副边电压有效值U2约为多少伏？
