简答题画出直流稳压电源的方框图，并叙述各个环节的功能。

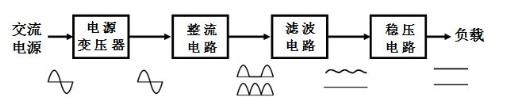

  • 方框图为：

    直流电源是将220V（或380V）50Hz的交流电转换为直流电的能量转换电路， 主要有四个环节，分别为变压、整流、滤波和稳压。 1、电源变压器：将交流电网电压变为符合整流需要的电压。  2、整流电路:  将交流电压变为脉动的直流电压。  3、将脉动直流电压转变为平滑的直流电压。  4、清除电网波动及负载变化的影响,保持输出电压的稳定。
