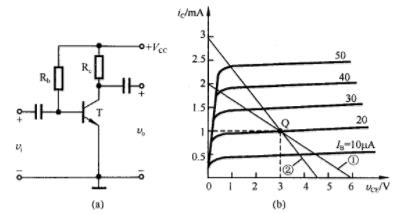

简答题 下图（a）固定偏流放大电路中，三极管的输出特性及交、直流负载线如图（b），试求： （1）电源电压VCC，静态电流IB、IC和管压降VCE的值； （2）电阻Rb、RC的值； （3）输出电压的最大不失真幅度VOM。
  • （1）由图解法可知，直流负载线与输出特性横坐标轴的交点的电压值即是VCC值的大小，由图（b），读得Ib≈20μA，VCC≈6V。由Q点分别向横、纵轴作垂线，得IC＝1mA，VCE＝3V。
    （2）由直流通路基极回路得

    由集射极回路得

    （3）由交流负载线②与静态工作点Q的情况可看出，在输入信号的正半周，输出电压VCE在3V到0.8V范围内，变化范围为2.2V；在信号的负半周输出电压VCE在3V到4.6V范围内，变化范围为1.6V。输出电压的最大不失真幅度应取变化范围小者，故VOM为1.6V。
