简答题为什么小信号检波称为平方律检波，并证明二次谐波失真系数等于ma/4？

  • 设输入的是单频正弦调制的调幅波，即

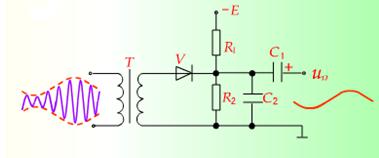

    二极管输入电压为

    二极管特性曲线在Q点的幂级数展开式为

    将（1）代入（2），只取前两项得
    频率为Ω的电流，由于它的幅值与输入信号幅值的平方成正比，故称平方律检波。频率为2Ω的成份与频率为Ω的基带信号较接近，因此不容易滤除，将造成输出信号的非线性失真。定义二次谐波失真系数为二次谐波与基波之比：
