简答题用与非门设计一个组合逻辑电路，完成如下功能：只有当三个裁判（包括裁判长）或裁判长和一个裁判认为杠铃已举起并符合标准时，按下按键，使灯亮（或铃响），表示此次举重成功，否则，表示举重失败。
  • 此题显然是一个三变量的多数表决电路。其中三个裁判为输入变量，按键为输出变量。普通裁判同意为1分，裁判长A同意为2分，满3分时F为1，同意举重成功；不足3分F为0，表示举重失败。

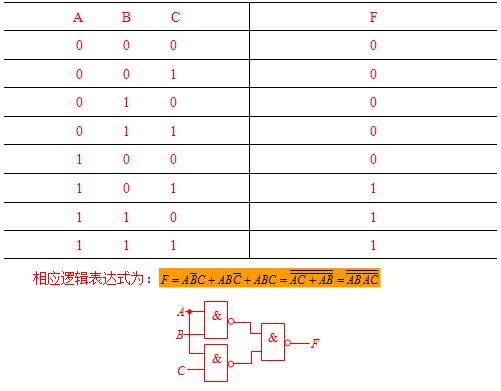

    真值表为：
