- 简答题

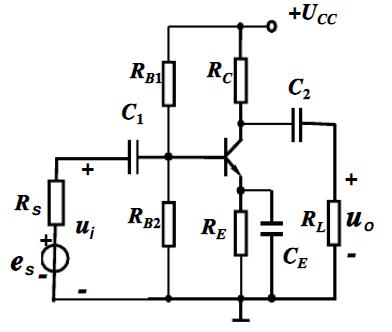

在下图所示的分压式偏置放大电路中，已知：β = 50， UCC = 12V， RB1= 7.5kΩ，R
= 2.5kΩ，RC = 2kΩ， RE= 1kΩ，RL = 2kΩ。

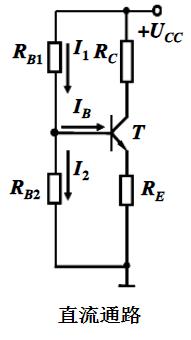

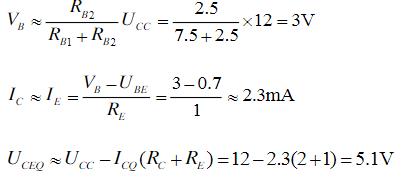

画出该电路的直流通路并求解静态工作点Q（IB，IC，UCE）的值。
-
