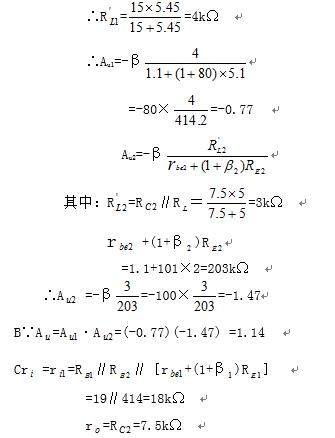

简答题 两级阻容耦合放大电路，如R_B1=100kΩ，R_B2=24kΩ，R_C1=15kΩ，R_E1=5.1kΩ，β₁=80，R′_B1=33kΩ，R′_B2=6.8kΩ，R_C2=7.5kΩ，R_E2=2kΩ，R_L=5kΩ，β₂=100。设U_BE1=U_BE2=0.6V，U_CC=20V，r_be1≈r_be2=1.1kΩ。试求： A、各级的电压放大倍数Au₁、Au₂。 B、电路总的电压放大倍数Au。 C、放大电路的输入、输出电阻。

正确答案：
答案解析：
关注下方微信公众号，在线模考后查看
