简答题 一个直接耦合两级放大电路如图（a）所示。晶体管Tl和T2均为硅管，β1＝β2＝50，VBE＝0.65V。调节Rw后使输入信号Vi＝0时，Vc2＝0V。求： （1）各级静态工作点Q及Rw阻值。 （2）Av、Ri和Ro。

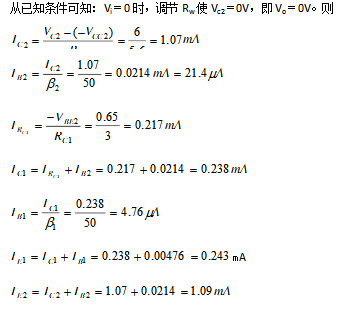

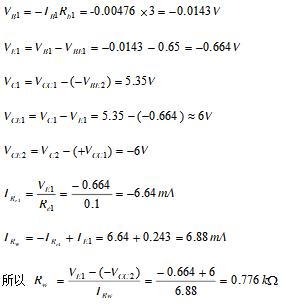

  • （1）计算静态工作点Q

    静态时Vi＝0，相当于输入端短路。

    （2）计算AV，Ri和Ro。
    画出题图（a）电路的微变等效电路如图所示。图中
