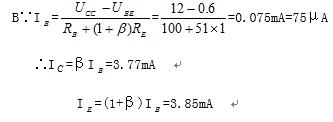

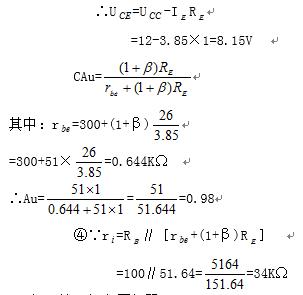

- 简答题已知：某射极输出器中RB＝100kΩ，RE＝1kΩ，UBE＝0.6V，β＝50，UCC＝12V试求：A、画出微变等效电路B、静态值IB、IC、UCEC、电压放大倍数AuD、输入电阻ri。
-

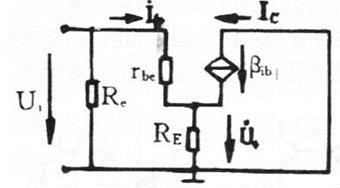

A、微变等效电路如图所示
关注下方微信公众号，在线模考后查看
