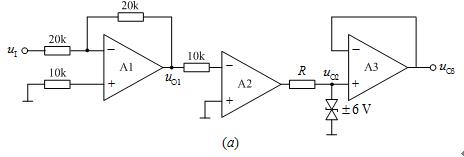

简答题 如图所示的电路中，设集成运放A1、A2、A3均为理想运放，且最大输出电压为UOPP±12V。 ①A1、A2和A3各组成何种基本应用电路？ ②A1、A2和A3各工作在线性区还是非线性区？ ③若输入信号uI=10sinωt（V），请画出相应的uO1、uO2和uO3的波形，并在图上标出有关电压的幅值。
  • ①A1组成的电路为反相比例电路，A2组成的电路为过零比较器，A3组成的电路为电压跟随器。
    ②A1工作在线性区，A2工作的非线性区，A3工作在线性区。

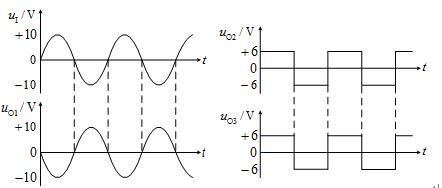

    ③各波形图如下：
