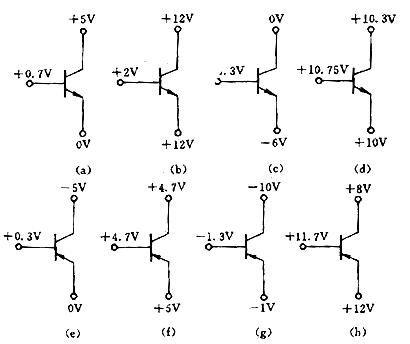

简答题 测得某电路中几个三极管的各极电位如图所示，试判断各三极管分别工作在截止区，放大区还是饱和区？
  • 使用偏置法确定工作状态
    1.UBE=0.7V，UBC=-4.3V，发射结正偏，集电结反偏，三极管工作在放大区
    2.UBE=-10V，UBC=-10V，发射结反偏，集电结反偏，三极管工作在截止区
    3.UBE=0.7V，UBC=-5.3V，发射结正偏，集电结反偏，三极管工作在放大区
    4.UBE=0.75V，UBC=0.45V，发射结正偏，集电结正偏，三极管工作在饱和区
    5.UBE=0.3V，UBC=5.3V，发射结反偏，集电结反偏，三极管工作在截止区
    6.UBE=-0.3V，UBC=0V，发射结正偏，集电结零偏，三极管工作在临界饱和区
    7.UBE=-0.3V，UBC=8.7V，发射结正偏，集电结反偏，三极管工作在放大区
    8.UBE=-0.3V，UBC=3.7V，发射结正偏，集电结反偏，三极管工作在放大区
