简答题 放大电路如图（a）所示。已知图中Rb1＝10kΩ， Rb2＝2.5kΩ，Rc＝2kΩ，Re＝750Ω，RL＝1.5kΩ，Rs＝10kΩ，Vcc＝15V，β＝150。设Cl，C2，C3都可视为交流短路，试用小信号分析法计算电路的电压增益AV，源电压放大倍数AVS，输入电阻Ri，输出电阻Ro。
  • 由于三极管的小信号模型参数与静态工作点有关，所以，在进行小信号模型分析以前，首先进行静态分析并求三极管的H参数。

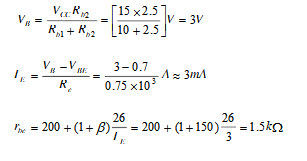

    （1）静态分析，确定rbe

    （2）画出H参数小信号等效电路
    先画出放大电路的交流通路，即将直流电源VCC和所有的耦合电容、旁路电容都视为短路画出交流通路，然后根据交流通路画出H参数小信号等效电路如图（b）所示。

    （3）求动态指标

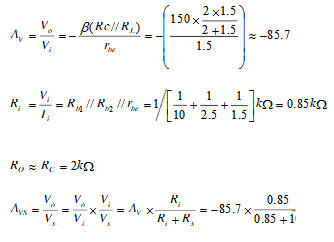

    根据H参数小信号等效电路得

    由以上分析结果可看出，由于Rs的存在而且较大，使AVS比AV比小得多。
