试题详情

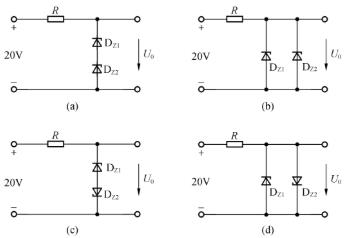

- 简答题 如图所示电路中,硅稳压管DZ1的稳定电压为8V,DZ2的稳定电压为6V,正向压降均为0.7V,求各电路的输出电压U0。

-
a.图:两稳压管串联,总稳压值为14V,所以U0=14V;
b.图:两稳压管并联,输出电压按小值计,因此U0=6V;
c.图:两稳压管反向串联,U0=8.7V;
d.图:两稳压管反向并联,可认为DZ1截止不通,则U0=0.7V。 关注下方微信公众号,在线模考后查看
