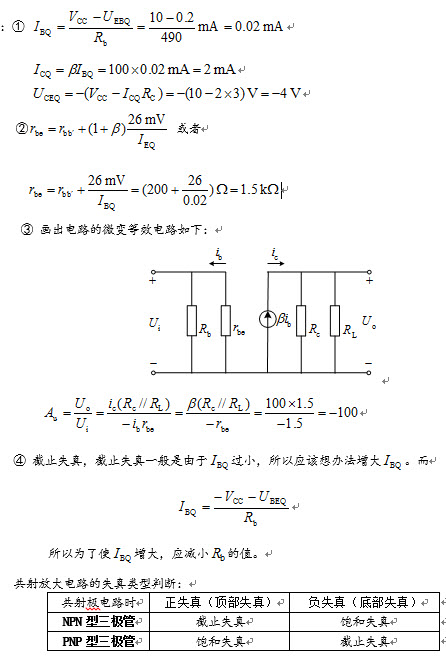

- 简答题 如图放大电路中，设三极管的β=100，UBEQ=-0.2V，rbb′=200Ω ①估算静态时的IBQ、ICQ和UCEQ ②计算三极管的rbe值； ③求出中频时的电压放大倍数Au； ④若输入正弦电压，输出电压波形为
，试问三极管产生了截止失真还是饱和失真？应该调整电路中的哪个参数（增大还是减小）？
-
